智汇华云|Kubernetes特性-In-Tree to CSI Volume Migration

Kubernetes是云计算发展演进的一次彻底革命性的突破。如今,已经有越来越多的企业逐渐接受并将自己的核心业务系统迁移到Kubernetes平台。本期智汇华云,华云数据为大家带来Kubernetes特性——In-Tree to CSI Volume Migration。

背景

In-tree

kubernetes早期通过in-tree的方式来为容器提供存储,in-tree可以理解为对接外部存储的plugin的代码集成在kubernetes中,在k8s的代码目录里面我们可以看到大量的关于外部存储的plugin集成的代码k8s.io/pkg/volume。可以通过in-tree的代码与这些外部存储进行对接,这些plugin提供了volume的create/delete/attach/detach/mount/unmount/recyle以及卷监控等volume的管理。In-tree支持20+种volume plugin,例如比较常用的iscsi/nfs/fc/ceph/azure/aws/gce/glusterfs/openstack等等。

CSI

In-tree的方式对于新增一种volume plugin变得很困难,厂商期望在kubernetes中新支持一种volume plugins需要考虑kubernetes的发布过程,另外第三方存储的代码在kubernetes仓库中对于kubernetes稳定性以及测试和维护带来了挑战。所以kubernetes社区提出了CSI规范用于更好的支持其他厂商的外部存储。

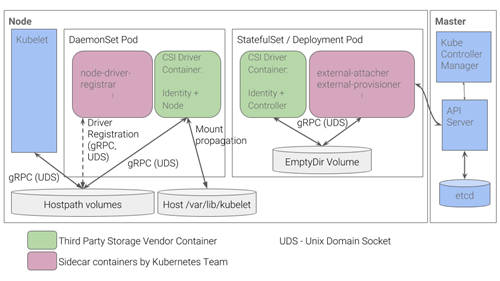

CSI定义了一套接口规范,各个外部厂商可以根据自身存储开发自身的CSIDriver插件,来完成对于整个卷生命周期的管理。引入对 CSI 驱动的支持,使得 Kubernetes 和存储后端技术之间的集成工作更易建立和维护,集群管理员可以只选择集群需要的存储驱动。

CSI Volume Migration

CSI Volume Migration特性是支持in-tree定义的PVC&PV资源对象对应的功能可以由外部的对应的CSI插件来替代完成,例如之前集群中使用provision=kubernetes.io/cinder创建的pvc以及pv对象卷的生命周期管理可以由Cinder CSI Plugin来完成,而不是之前in-tree来完成。

为什么需要引入CSI Volume Migration

In-tree方式过渡到csi方式对接外部存储:csi driver越来越普遍以及成熟,可以替代in-tree的方式,对于存储插件的开发者,减少维护in-tree方式的插件,并最终将这些插件从kubernetes仓库的代码中移除。

平滑的过渡:迁移到CSI driver的方式,而不破坏与现有存储 API 类型的 API 兼容性。由特性来实现将in-tree存储 API 翻译成等效的 CSI API,将操作委托给一个替换的 CSI 驱动来完成。之前创建的in-tree的PV/PVC对象可以继续工作,只是实际的工作由in-tree的逻辑实现替代成CSI来驱动完成。未来计划将在 Kubernetes v1.26 和 v1.27 之前移除云提供商提供的in-tree存储插件的代码。

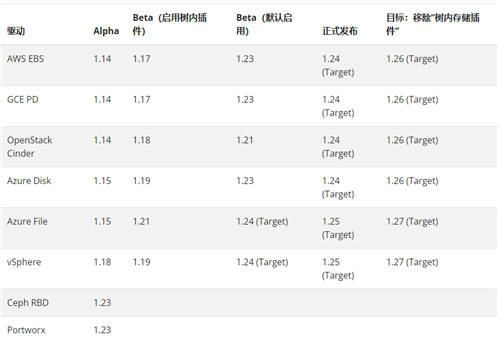

//CSI migrate各个plugin的最新的进展

怎么使用CSI Volume Migration特性

打开CSIMigration以及CSIMigration{provider}的特性开发(1.17),{provider}是in-tree的cloud provider storage type.

打开InTreePlugin{provider}Unregister,该feature是可注销参数名称中 {provider} 部分所指定的in-tree存储插件。InTreePlugin{provider}Unregister 是一种特性,可以独立于 CSI 迁移功能来启用或禁用。当启用此种特性时,组件将不会把相应的in-tree存储插件注册到支持的列表中。如果集群操作员只启用了这种参数,终端用户将在使用该插件的 PVC时会遇到错误,提示其找不到插件。如果集群操作员不想支持过时的in-tree存储 API,只支持 CSI,那么他们可能希望启用这种特性。在k8s 1.21之前这个feature名称是CSIMigration{provider}Complete,在v1.21版本弃用了CSIMigration{provider}Complete,而是改用InTreePlugin{vendor}Unregister,功能上二者是一致的。

安装对应的csi driver

以openstack-cinder in-tree为例演示

在kubernetes 1.22版本上需要打开如下三个特性

K8s.io/Kubernetes/pkg/features/kube_features.go

// Enables the in-tree storage to CSI Plugin migration feature.

CSIMigration featuregate.Feature = "CSIMigration"

// Enables the OpenStack Cinder in-tree driver to OpenStack Cinder CSI Driver migration feature.

CSIMigrationOpenStack featuregate.Feature = "CSIMigrationOpenStack"

// Disables the OpenStack Cinder in-tree driver.

InTreePluginOpenStackUnregister featuregate.Feature = "InTreePluginOpenStackUnregister"

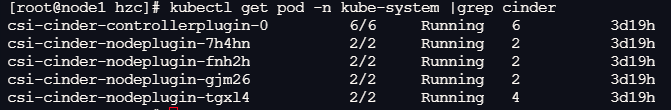

安装cinder-csi-plugin

查看csinodes,存在annotations

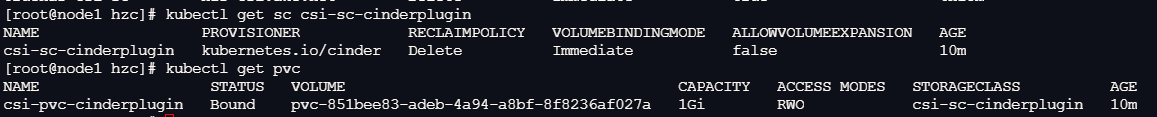

之后创建一个in-tree的pvc,查看cinder-csi-plugin日志,是否是由cinder-csi来完成

apiVersion: storage.k8s.io/v1

kind: StorageClass

metadata:

name: csi-sc-cinderplugin

provisioner: kubernetes.io/cinder

---

apiVersion: v1

kind: PersistentVolumeClaim

metadata:

name: csi-pvc-cinderplugin

spec:

accessModes:

- ReadWriteOnce

resources:

requests:

storage: 1Gi

storageClassName: csi-sc-cinderplugin

---

apiVersion: v1

kind: Pod

metadata:

name: nginx

spec:

nodeSelector:

kubernetes.io/hostname: node4

containers:

- image: nginx

imagePullPolicy: IfNotPresent

name: nginx

ports:

- containerPort: 80

protocol: TCP

volumeMounts:

- mountPath: /var/lib/www/html

name: csi-data-cinderplugin

volumes:

- name: csi-data-cinderplugin

persistentVolumeClaim:

claimName: csi-pvc-cinderplugin

readOnly: false

如何实现CSI Volume Migration

kubernetes 1.22代码分析主要是针对每个in-tree的插件实现type InTreePlugin interface k8s.io/Kubernetes/staging/src/k8s.io/csi-translation-lib/plugins/in_tree_volume.go

// InTreePlugin handles translations between CSI and in-tree sources in a PV

type InTreePlugin interface {

// TranslateInTreeStorageClassToCSI takes in-tree volume options

// and translates them to a volume options consumable by CSI plugin

TranslateInTreeStorageClassToCSI(sc *storage.StorageClass) (*storage.StorageClass, error)

// TranslateInTreeInlineVolumeToCSI takes a inline volume and will translate

// the in-tree inline volume source to a CSIPersistentVolumeSource

// A PV object containing the CSIPersistentVolumeSource in it's spec is returned

// podNamespace is only needed for azurefile to fetch secret namespace, no need to be set for other plugins.

TranslateInTreeInlineVolumeToCSI(volume *v1.Volume, podNamespace string) (*v1.PersistentVolume, error)

// TranslateInTreePVToCSI takes a persistent volume and will translate

// the in-tree pv source to a CSI Source. The input persistent volume can be modified

TranslateInTreePVToCSI(pv *v1.PersistentVolume) (*v1.PersistentVolume, error)

// TranslateCSIPVToInTree takes a PV with a CSI PersistentVolume Source and will translate

// it to a in-tree Persistent Volume Source for the in-tree volume

// by the `Driver` field in the CSI Source. The input PV object can be modified

TranslateCSIPVToInTree(pv *v1.PersistentVolume) (*v1.PersistentVolume, error)

// CanSupport tests whether the plugin supports a given persistent volume

// specification from the API.

CanSupport(pv *v1.PersistentVolume) bool

// CanSupportInline tests whether the plugin supports a given inline volume

// specification from the API.

CanSupportInline(vol *v1.Volume) bool

// GetInTreePluginName returns the in-tree plugin name this migrates

GetInTreePluginName() string

// GetCSIPluginName returns the name of the CSI plugin that supersedes the in-tree plugin

GetCSIPluginName() string

// RepairVolumeHandle generates a correct volume handle based on node ID information.

RepairVolumeHandle(volumeHandle, nodeID string) (string, error)

}

之后在原有的卷调度以及卷生命周期管理的时候,通过各个plugin提供的TranslateInTreexxx函数转换成CSI对象,按照CSI对象的操作流程进行操作。如果是支持迁移的卷类型,则原来的流程将会被忽略。下面是volume调度策略node-limit来看CSI mirgrate特性是如何让用户无感知的迁移的

Nodevolumelimits调度策略主要是限制单个node上相同类型的卷的数量不能超过一定的数量,可以在CSINode里面定义数量的大小。Nodevolumelimits-plugin代码的位置在k8s.io/Kubernetes/pkg/scheduler/framework/plugins/nodevolumelimits/csi.go

Filter()

filterAttachableVolumes

pl.getCSIDriverInfo(csiNode, pvc)中

csiSource := pv.Spec.PersistentVolumeSource.CSI

if csiSource == nil {

// We make a fast path for non-CSI volumes that aren't migratable

if !pl.translator.IsPVMigratable(pv) {

return "", ""

}

pluginName, err := pl.translator.GetInTreePluginNameFromSpec(pv, nil)

if err != nil {

klog.V(5).InfoS("Unable to look up plugin name from PV spec", "err", err)

return "", ""

}

if !isCSIMigrationOn(csiNode, pluginName) {

klog.V(5).InfoS("CSI Migration of plugin is not enabled", "plugin", pluginName)

return "", ""

}

csiPV, err := pl.translator.TranslateInTreePVToCSI(pv)

if err != nil {

klog.V(5).InfoS("Unable to translate in-tree volume to CSI", "err", err)

return "", ""

}

if csiPV.Spec.PersistentVolumeSource.CSI == nil {

klog.V(5).InfoS("Unable to get a valid volume source for translated PV", "PV", pvName)

return "", ""

}

csiSource = csiPV.Spec.PersistentVolumeSource.CSI

}

获取pvc in-intree对应的csi对象。之后Nodevolumelimits-plugin中去判断node所在的in-tree或者csi对象总的volume的数量有没有超过limit的限制。

总结

CSIMigration可以使得in-tree的pvc&pv可以由csi来管理,但是卷的管理能力只仅限于in-tree本身具备的一些能力,csi中具有的一些高级的功能,例如snapshot等,是没有办法针对in-tree的pvc&pv来进行操作的。

截止k8s 1.24 release,CSIMigration特性处于beta状态,目前支持migration的in-tree插件有GCE/AWS/AzureDisk/AzureFile/vSphere/Openstack/RBD/Portworx,可以看出将所有in-tree的代码从kubernetes代码中剥离出来仍然还有很多工作要做,并且CSIMigration特性引入了很多过渡的代码。同时思考是否可以通过直接convert将in-tree的pvc、pv对象直接转化成csi规范的对象,是不是也是一种更好的思路。
