中兴(ZTE)晴天墙面路由器AX3000拆机评测

中兴晴天墙面路由器,在名字上已经给出了特色:可以安装在墙上。

一、拆机

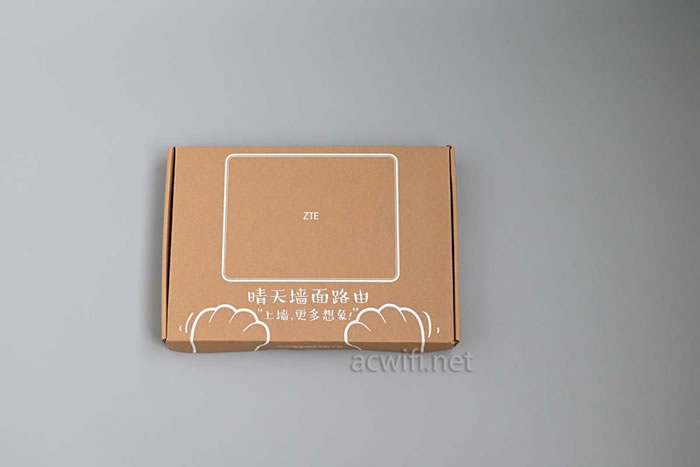

中兴晴天墙面路由器的外包装:


包装盒背面的描述:

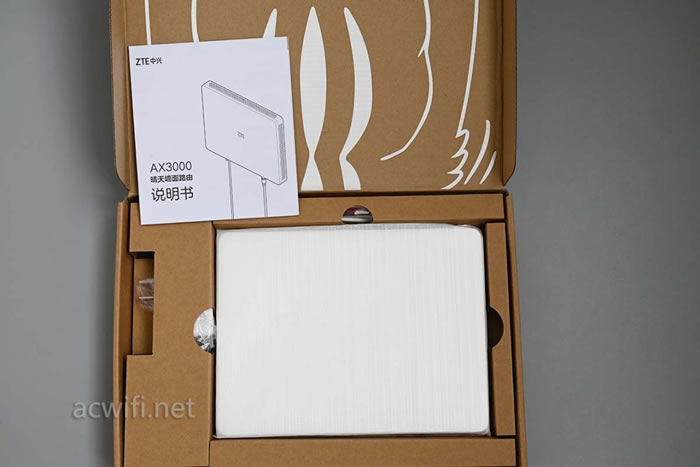

打开包装:

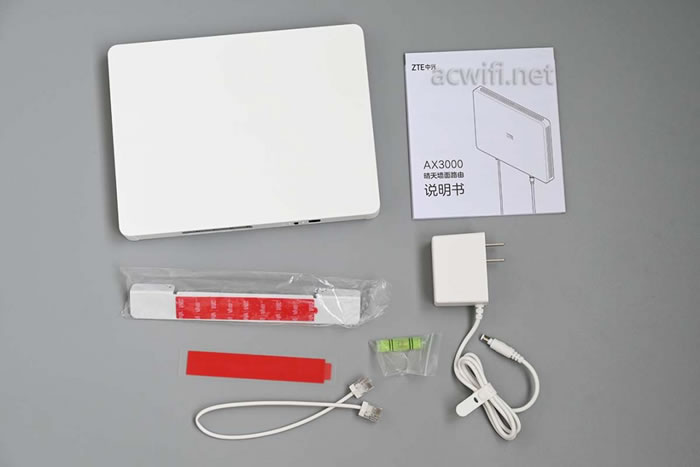

取出机身和配件 :

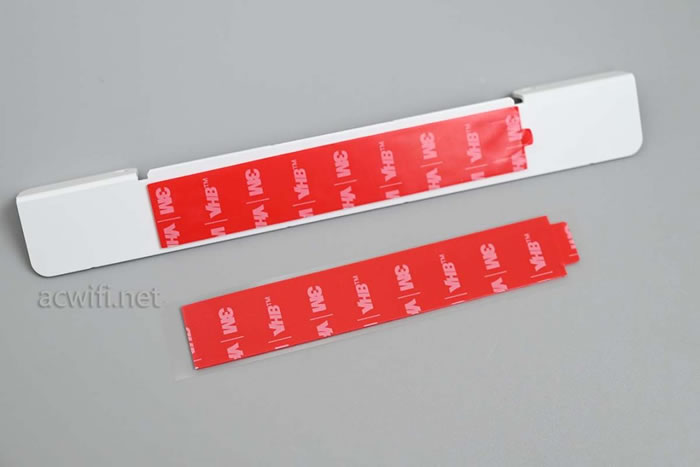

配件里有一片长条的安装支架,除上面已经贴了一片双面胶外,还附送多一片备用。万一撕烂了也可以有得替换。

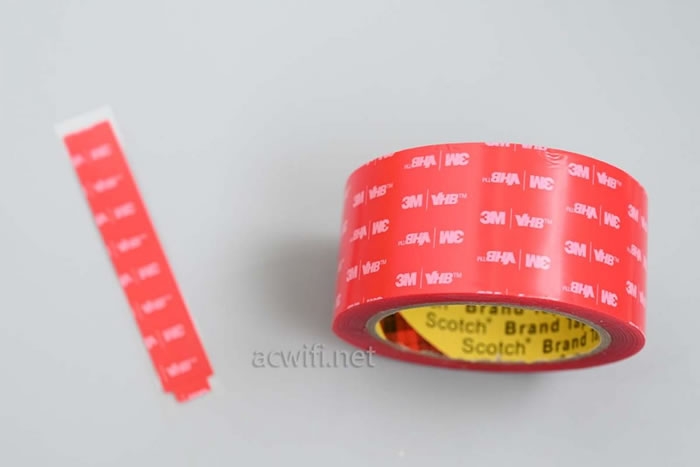

这种撕掉不留痕的双面胶非常好用,家装必备,2个月前我就买了两卷来用:


配件里还有一颗水平珠:

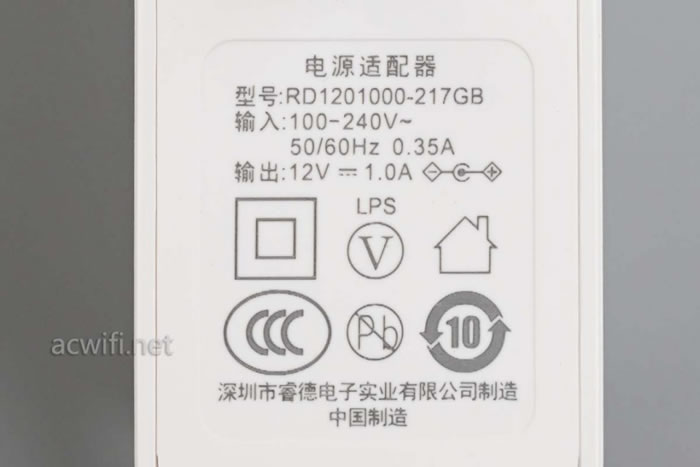

电源输出规格是12V/1A,实测待机功率3.9W,不高。


机身与安装支架的磁吸力度是比较有劲度的,而且位置也很精确,不用左挪或右挪来较正网口和电源接口是否被挡住。那种感觉很有治愈感。肯定有比较强的碰铁在机身里面。

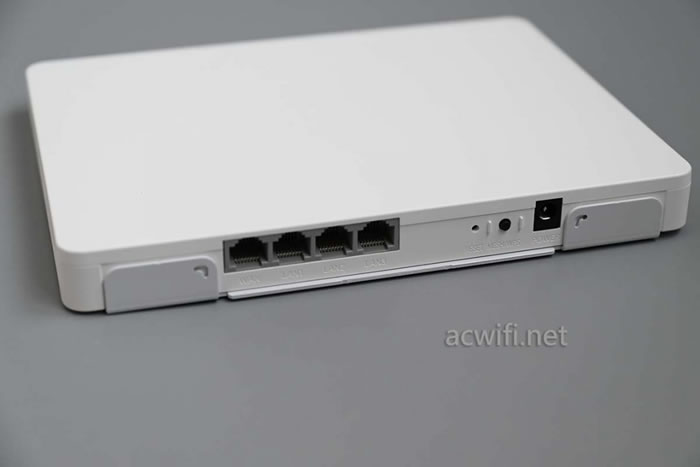

四个千兆网口,左边是WAN,DC电源接口的左边有两个小圆,小圆是RESET键,大圆是MESH/WPS键。

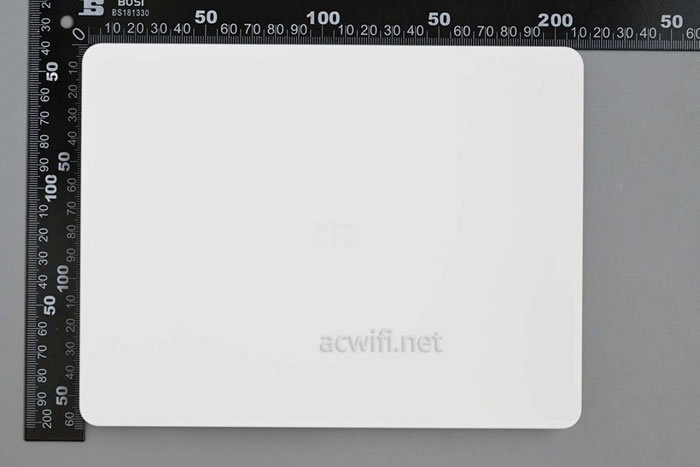

机身尺寸大约21x16cm:

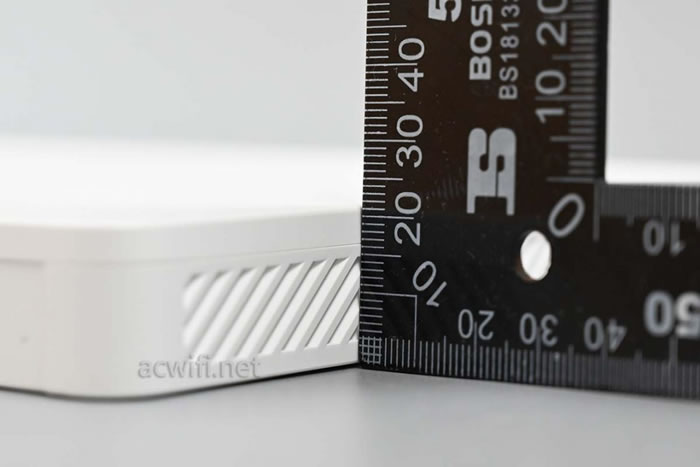

厚度只有2.1cm:

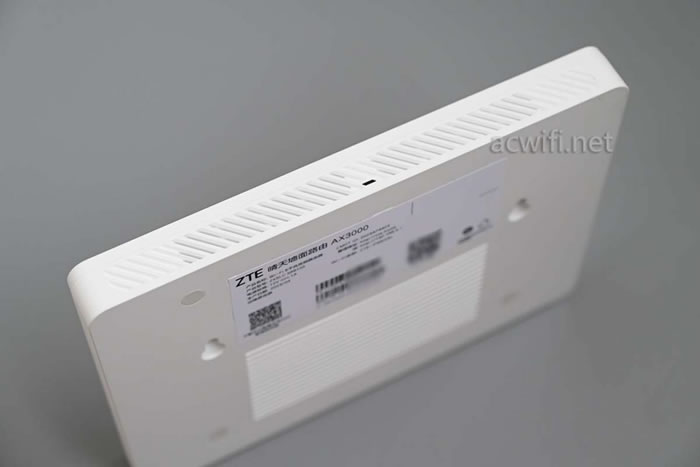

机身顶部有个指示灯,也有散热孔:


机身背面:

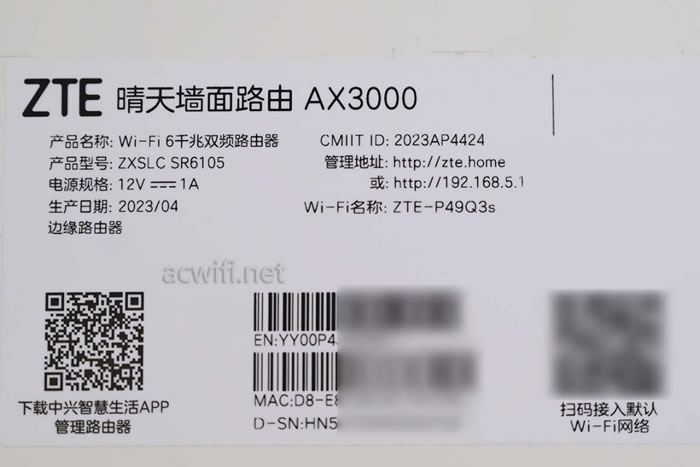

产品标签内容:


产品型号:ZXSLC SR6105

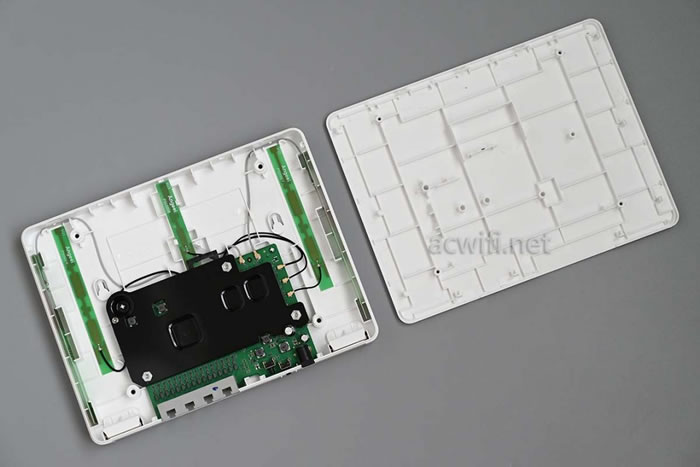

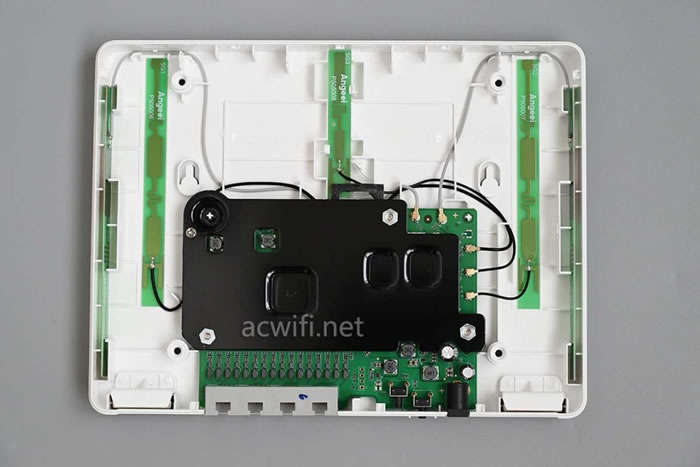

拆开外壳:


主板在机身的底部,天线主要占了上半部分空间,中间三根较短的是5G天线,左右两根是2.4G天线。

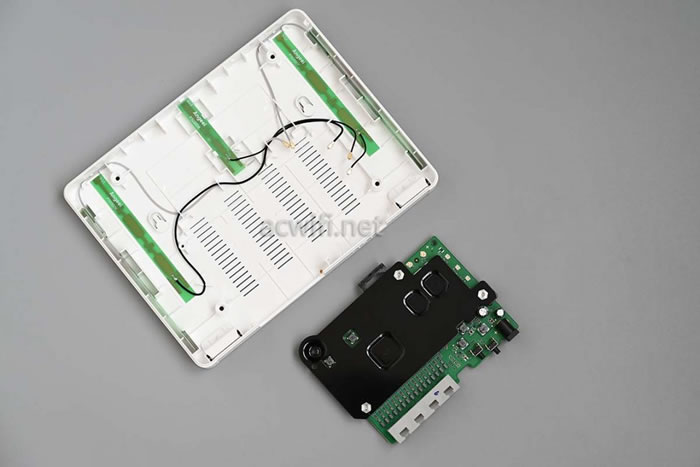

取下主板:

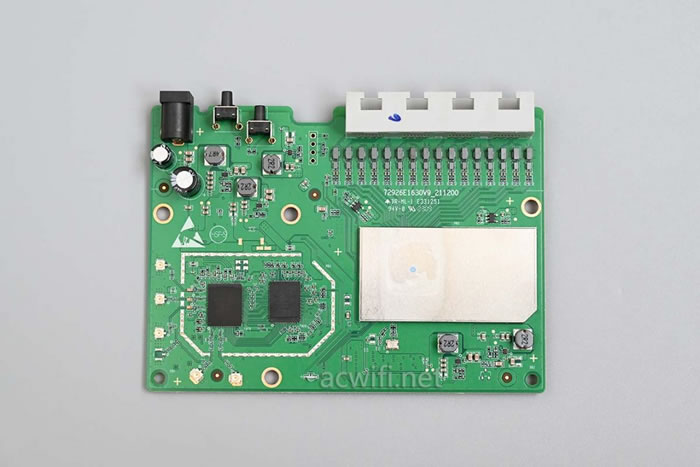

这一面能看见网口,所以我定义为主板正面:

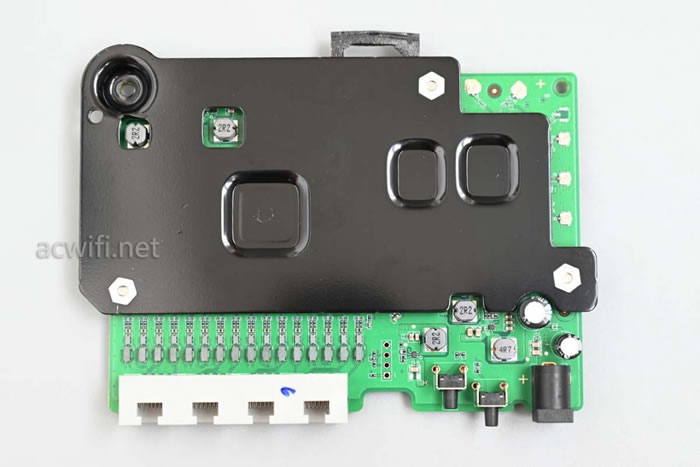

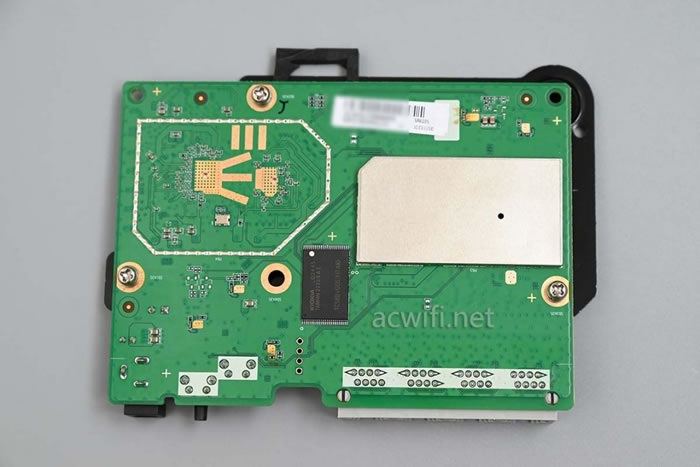

主板背面:

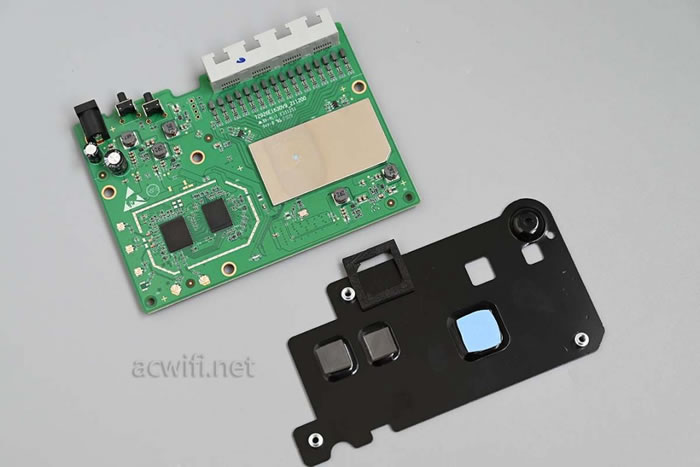

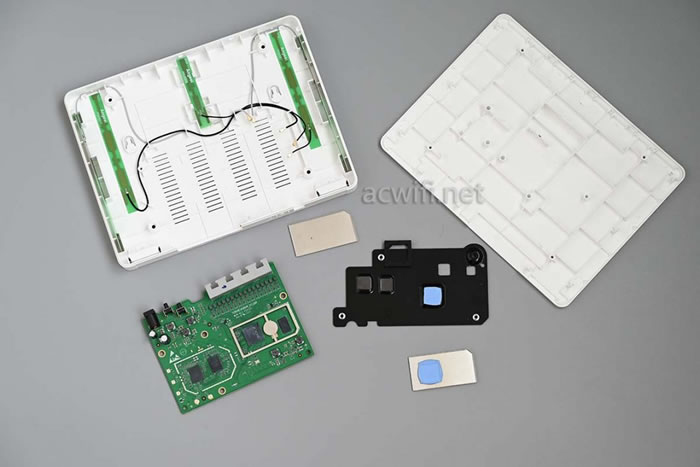

从主板底部拆开固定散热片的三颗螺丝,取下散热片:

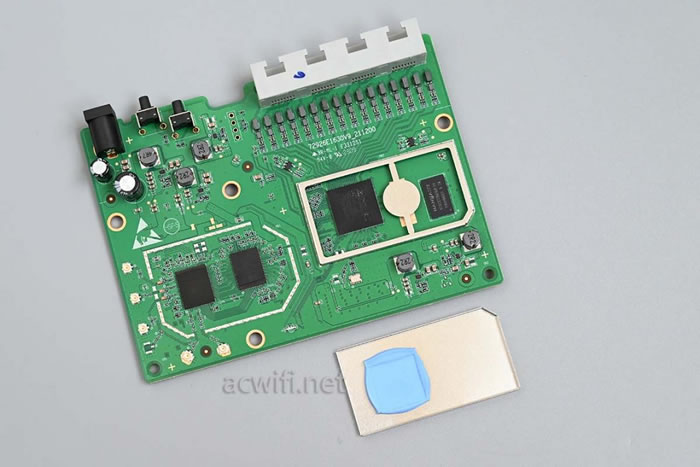

主板正面有一片屏蔽罩:


撬开屏蔽罩:

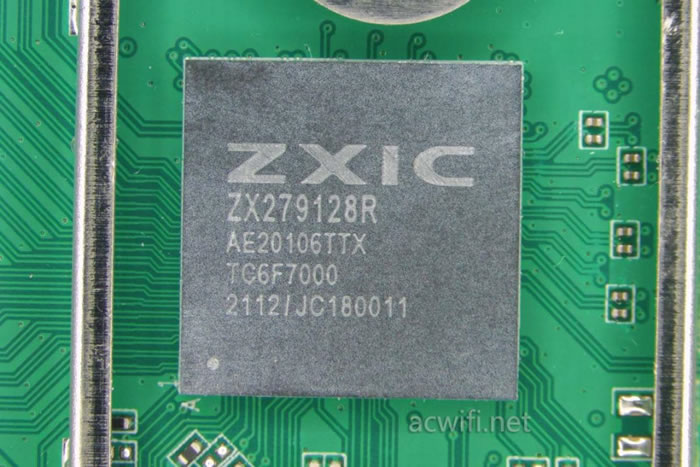

这台中兴晴天墙面路由器的CPU型号是ZX279128R,双核A9,频率1GHz,集成4个千兆PHY,支持USB3.0和USB2.0,有2条PCe2.0  x1


CPU旁边的内存芯片,型号是南亚的NT5CC128M16JR-EK,DDR3L,容量256MB:

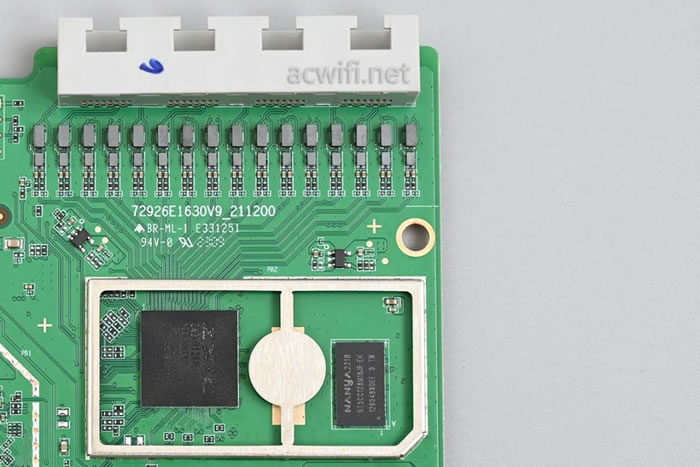

CPU和内存芯片的位置关系如下图:

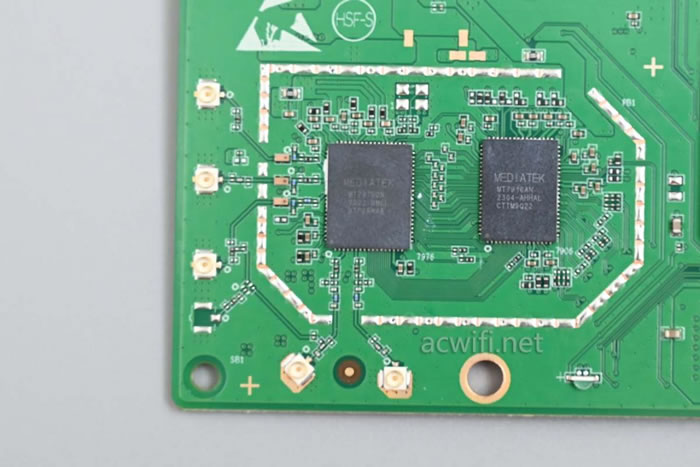

无线芯片方面,距离CPU近的MT7916AN,它是无线基带芯片(BB和MAC),支持DBDC,即双频并发,支持两条空间流(2x2mimo),2.4G最高速率574Mbps,5G最高速率2402Mbps。

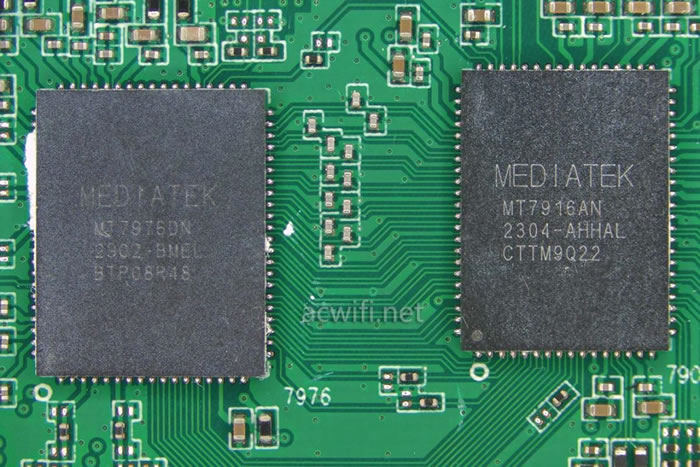

下图左边这颗MT7976DN是无线射频芯片,2.4G支持2T2R,5G支持3T3R,由于无线MAC芯片:MT7916AN只支持2x2MIMO,所以这套方案只能支持2x2MIMO的5G,不过由于多了一路收发,可以接3根天线,通过择优算法后,获得较好的信号质量。


MT7976DN集成了FEM。总有认为内置FEM=信号差,这是不成立的。东西好不好,最终要看效果,通常这款MT7976的无线都比较强。


DC电源输出电路:


翻过主板背面,撬开屏蔽罩:


闪存芯片型号是TC58BVG0S3HTAI0,容量128MB。


好了,其它没什么好看,拆完。


差点忘记了两片强碰,两端各有一片,吸力很大的。


中兴晴天墙面路由的所有芯片型号如下图:

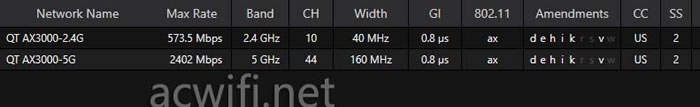

默认支持802.11k和802.11v:


默认支持波束成形和MU-MIMO:


(以上参数查看用的软件是winfi,如果找不到下载的可以在acwifi公众号里发送消息winfi即可自动回复软件下载地址)

二、小包转发性能测试

测试小包用的工具是MiniSMB


测得wan to lan的64byte包转发率是1.48Mpps,跑满了。

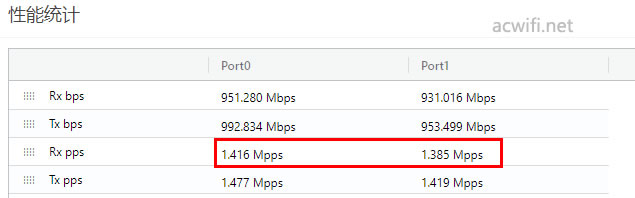

测试双向,有轻微的衰减,但也算是双向同时跑满了:1.4Mpps左右。


三、无线信号强度测试

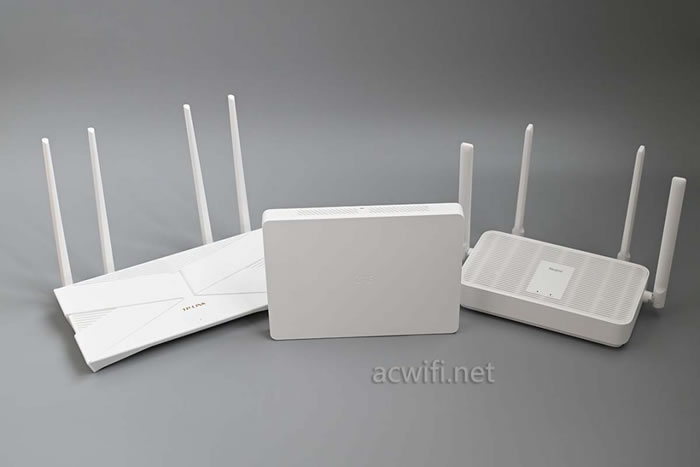

这次测试,拿了另外两款来做比较,一款是红米AX3000,另一款是XDR3010 V4.0。好早之前就测过红米AX3000,而现在这台是另一台全新的(我一共买了两台,之前拆过和测过的那台早就已经抽奖送了出去)。XDR3010我也测过了,但现在这台是最近才出来的V4.0版本。红米AX3000和XDR3010均是高通方案!


我也想看看MT7916+MT7976方案与高通QCN6102方案的无线差异,你们也想知道的吧!

中兴的网口在机身底部,插上网线和电源之后,很难立起来,立起来摆放才是它的应用场景。所以我找了小板凳,把安装支架粘上去:

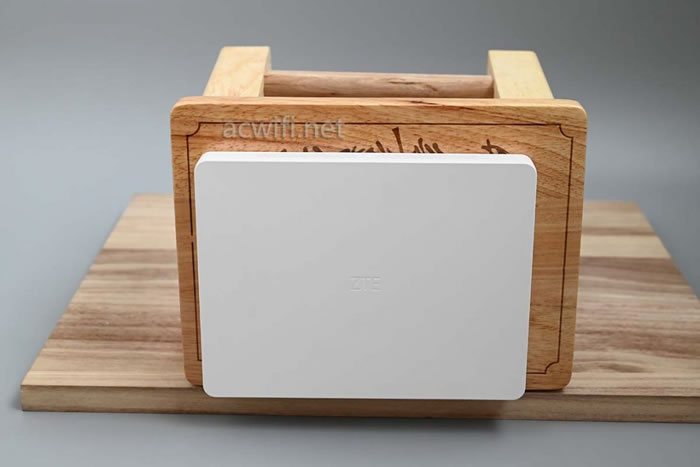

只要把机身靠近支架,就会自然地吸上去,且不会倒下来:


后来我发见粘得太低了,还是不方便接线,又不想花时间拆了重新粘一次,所以最后垫了一块木板。最后还是拆了重新粘了,往上挪了一点。这是模拟了粘在墙上的效果!

把待测的无线路由器放在下图中的”WIFI”位置,把装有AX200无线网卡的电脑放在A、B、C、D四个位置进行无线信号强度记录,每个位置每个信号记录时间显3分钟。


为了保证无线路由器位置的绝对位置,测试是先后测的,不是同一个时间摆放三台来测试。2.4G信道设置为10,5G信道设置为44。

“QT AX3000”代表中兴晴天墙面路由,“RM AX3000”代表红米AX3000。

A点信号强度情况如下:


在隔了一墙的A点位置里,红米AX3000和XDR3010 v4差不多,晴天路由的2.4G信号强度差一点;5G信号强度是XDR3010 v4,中兴晴天路由次之,红米AX3000波动比较大。

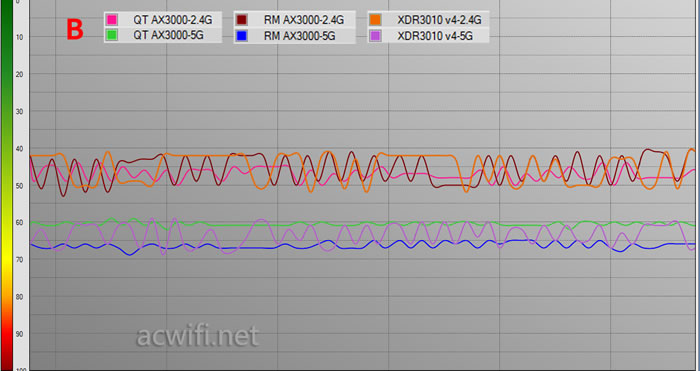

B点的无线信号强度对比如下图:


在隔了两墙的B点位置里,2.4G差不多; 5G是中兴晴天路由强些一点点,然后是XDR3010 v4,最后是红米AX3000。

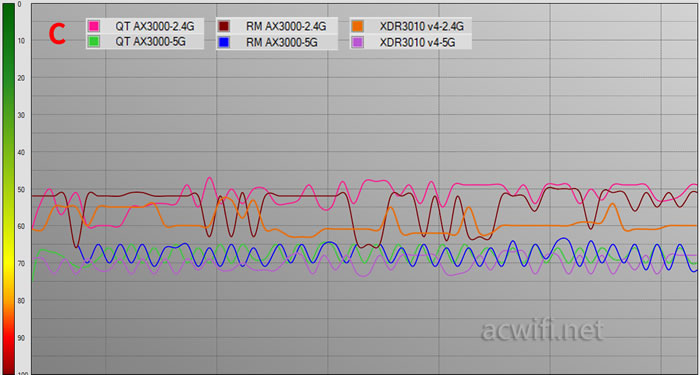

C点的情况如下图:


C点是隔了两个半墙,直线距离11米远,2.4G信号强度,中兴晴天路由和红米AX3000差不多,XDR3010 v4差点;5G信号强度,三者都很相近。

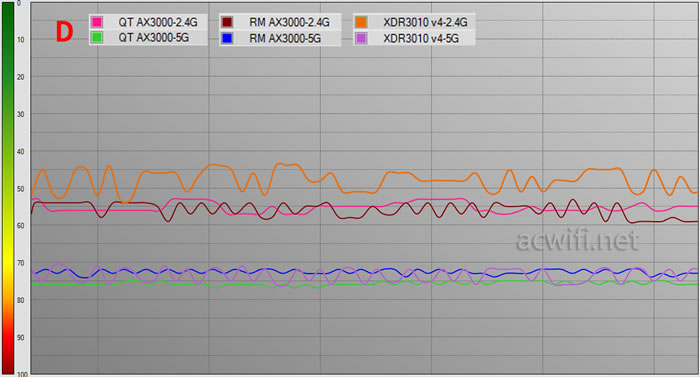

D点位置:


D点位置是在楼下,隔了一层水泥楼板。2.4G方面是XDR3010 v4强一点,5G信号强度都很接近。

接下来要看无线速度。

四、无线速度测试

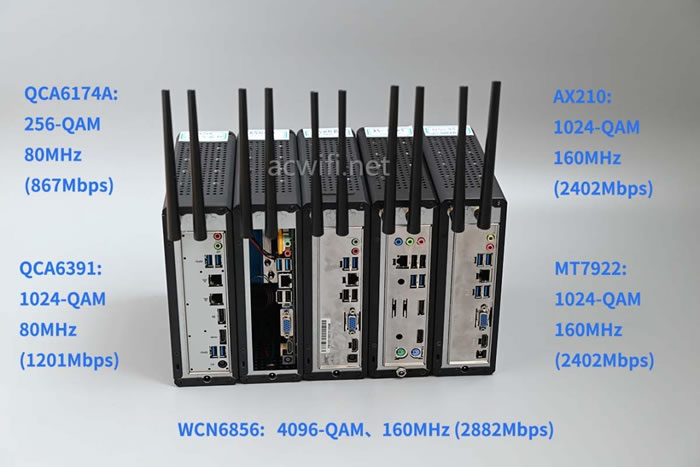

测试无线强度用到了5款无线网卡,分别装在五台ITX小主机上面,机身高度一样,天线也一样:


无线网卡分别是AX210、MT7922、WCN6856、、QCA6391、QCA6174A。

测试的方式是WAN to WLAN,待测的无线路由器的WAN口接在自建的speedtest测速服务器上。各设备连接示意图如下:


设备的摆放位置依然跟前面的一样。每个位置测速6次然后取平均值做对比。

2.4G不测近距离,只测C和D点两个位置。

1、AX210的无线速度结果:

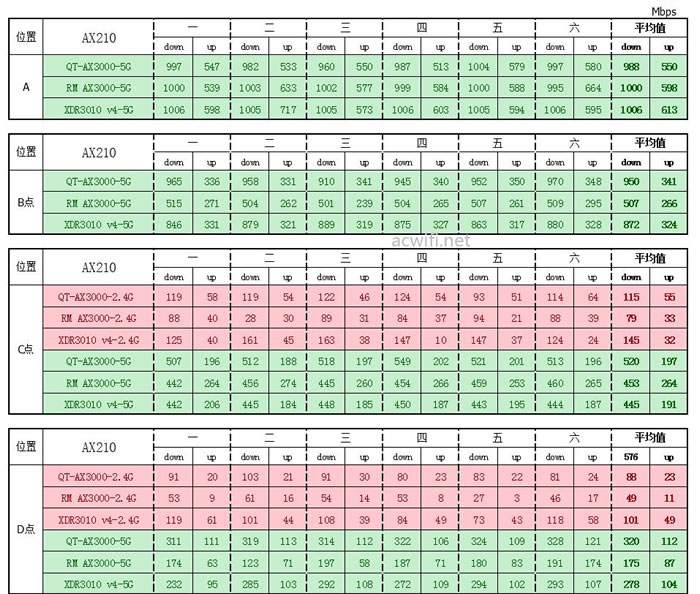

AX210的所有测速结果如下表格:


2.4G平均值对比如下图:


2.4G平均速度在两个位置均是XDR3010 v4好点,然后是中兴晴天墙面路由,最后是红米AX3000、

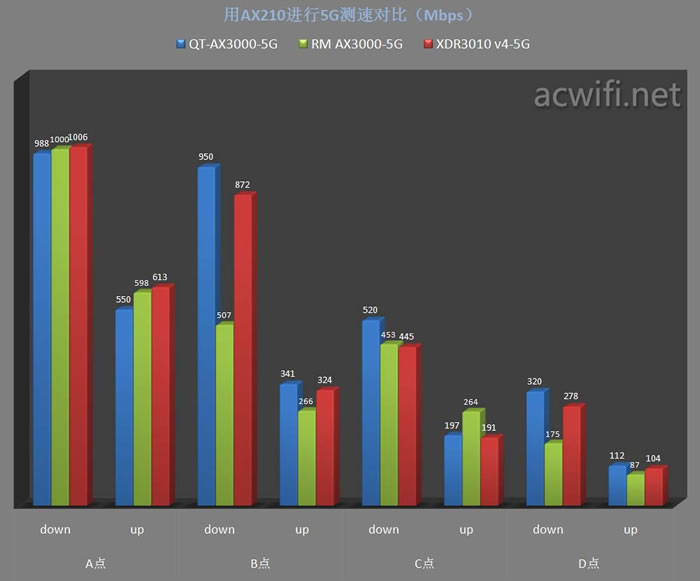

5G平均值对比如下图:


在A点位置里,三台都到顶了, 达到了千兆网口的级限,在B点位置里,中兴晴天墙面路由的5G要快一些,其实是XDR3010 v4,最后是红米AX3000,红米AX3000在B点位置的掉速现象看来不是个体差异问题(这可是刚拆封不久的一台呀),C点位置相差不大,D点位置红米AX3000最慢。

2、WCN6856的无线速度结果:

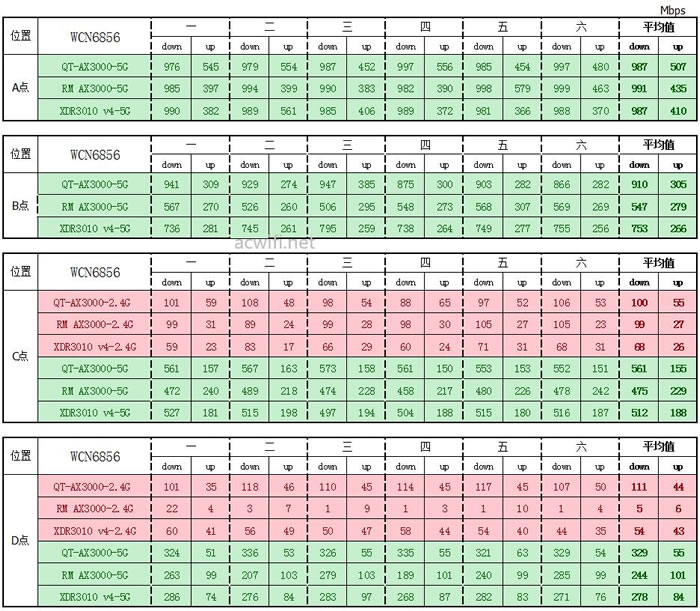

WCN6856的所有测试数据如下表格:

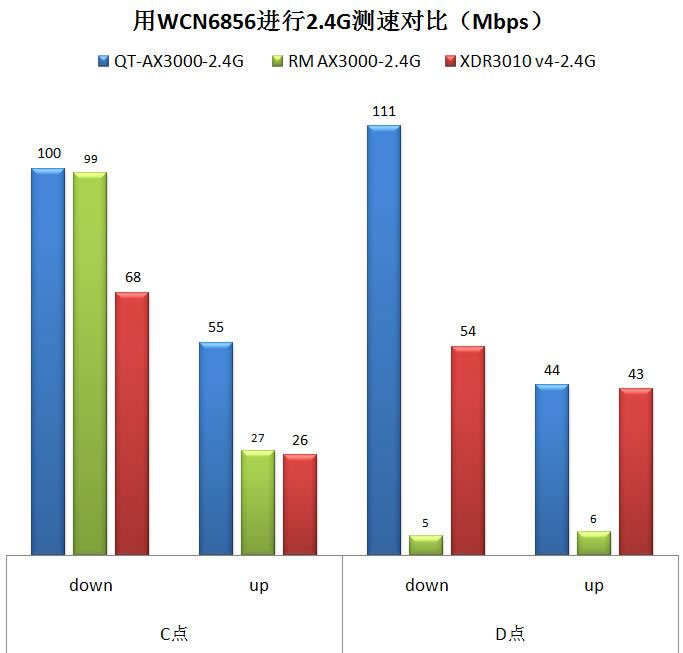

2.4G平均值如下:


在C点位置里,中兴晴天墙面路由与红米AX3000的2.4G速度差不多,XDR3010 v4最慢,而在楼下的D点位置里,中兴晴天墙面路由的2.4G最快,红米AX3000最慢。

3、MT7922的无线速度结果:

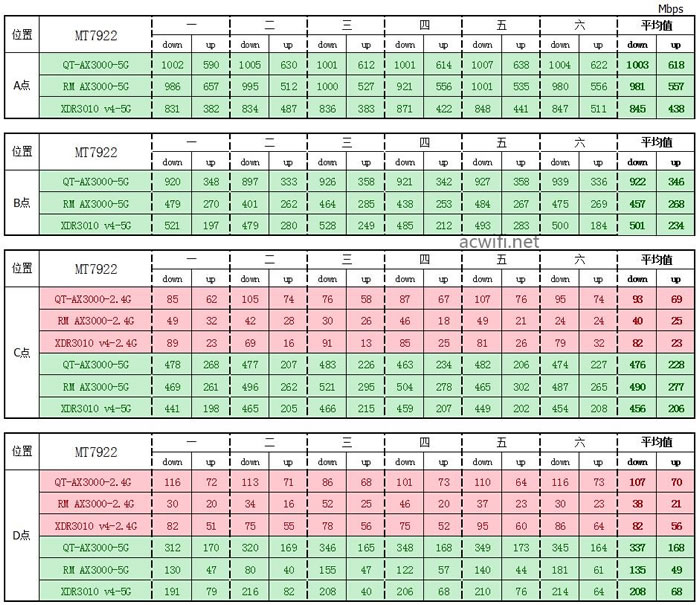

用MT7922测试的所有结果如下表格:


2.4G平均速度如下:


在C和D两个位置,均是中兴晴天墙面路由快些,XDR3010 v4慢一点点,差距不大,差距大的是红米AX3000。

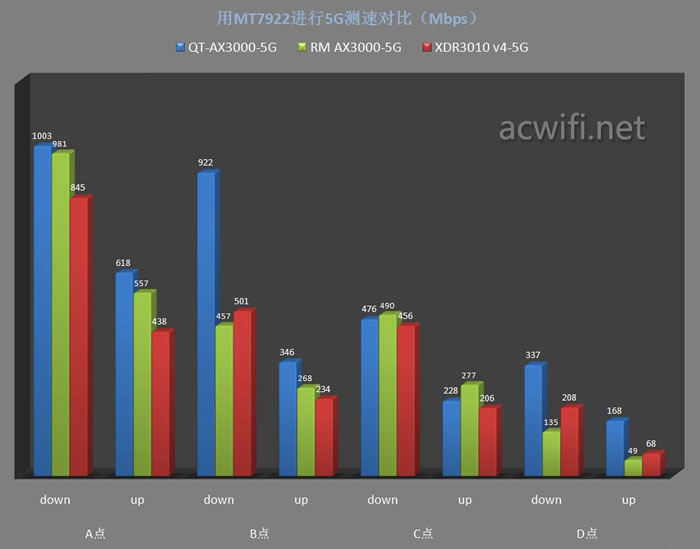

5G平均速度如下:


在近距离,XDR3010 v4表现不佳,C点位置都差不多,D点位置是中兴晴天路由快点。

4、QCA6391的无线速度结果:

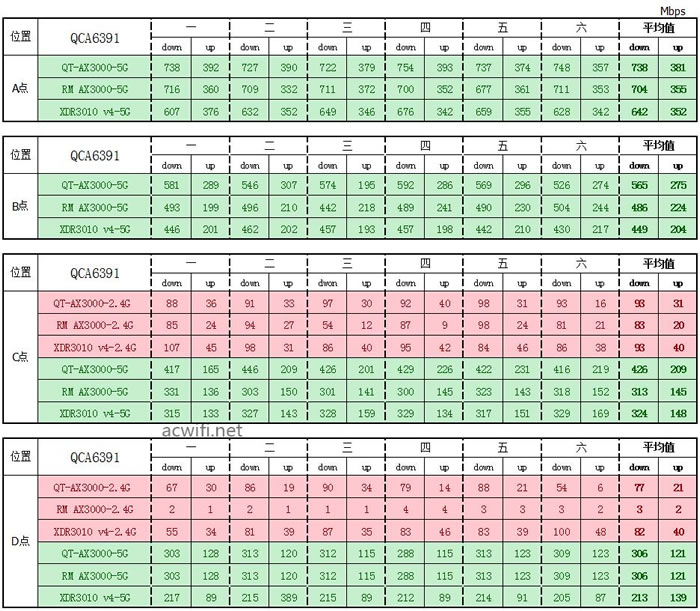

用QCVA6391测试的所有结果如下表格:

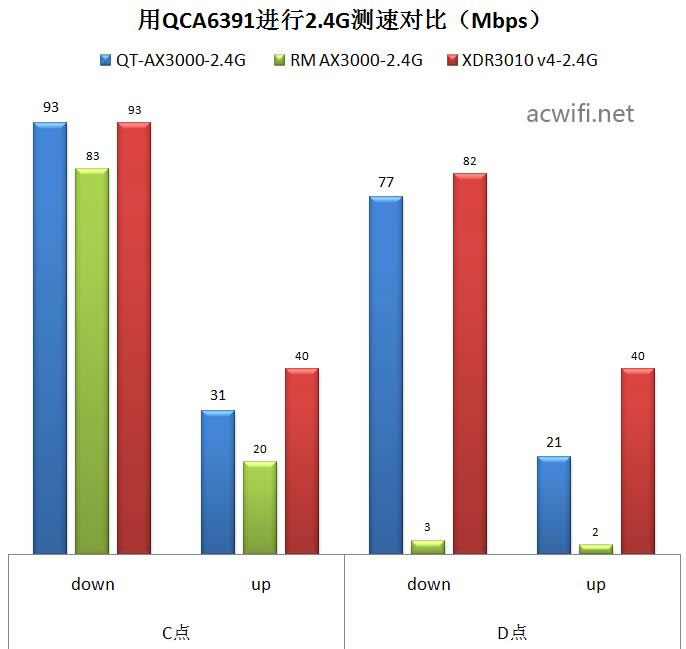

2.4G平均速度如下图:


C点位置差不多,D点位置是XDR3010 v4比中兴晴天墙面路由快那么一点点,最慢的是红米AX3000。

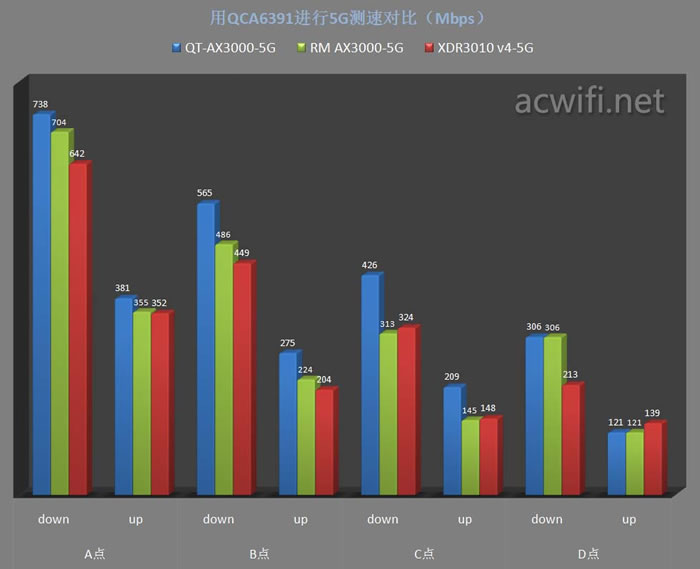

5G平均速度如下:


由于高通QCA6391只支持到80MHz频宽,所以尼,在最近距离的A点位置不能像前面三款无线网卡那么快。

在同一个楼层的三个位置里,均是中兴晴天墙面路由快一些。楼下D点位置,XDR3010 v4最慢。

5、QCA6174A的无线速度结果:

用QCA6174A测试的所有结果如下表格:


2.4G平均速度如下图:


两个位置均是中兴晴天墙面路由最快,其次是红米AX3000,最慢的是XDR3010 v4。

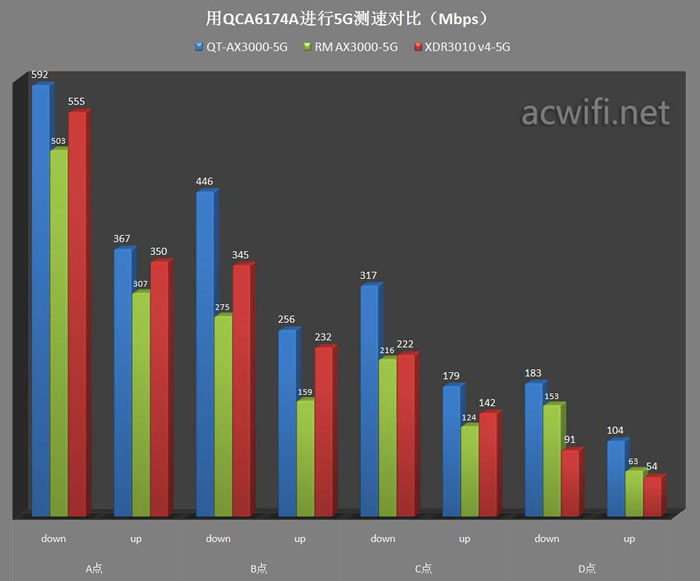

5G平均速度如下:


QCA6174A只是Wi-Fi 5的5G,所以在A点的速度是五款之中最低的。四个位置里都是中兴晴天墙面路由最快。

总的来说,中兴晴天墙面路由相对其它两款,在2.4G和5G上都表现不错。

五、温度测试

把机身贴在板凳上,待机一个晚上,在室温31度没开风扇没开空调的房间里,测量机身正面最高温度最高是41度。

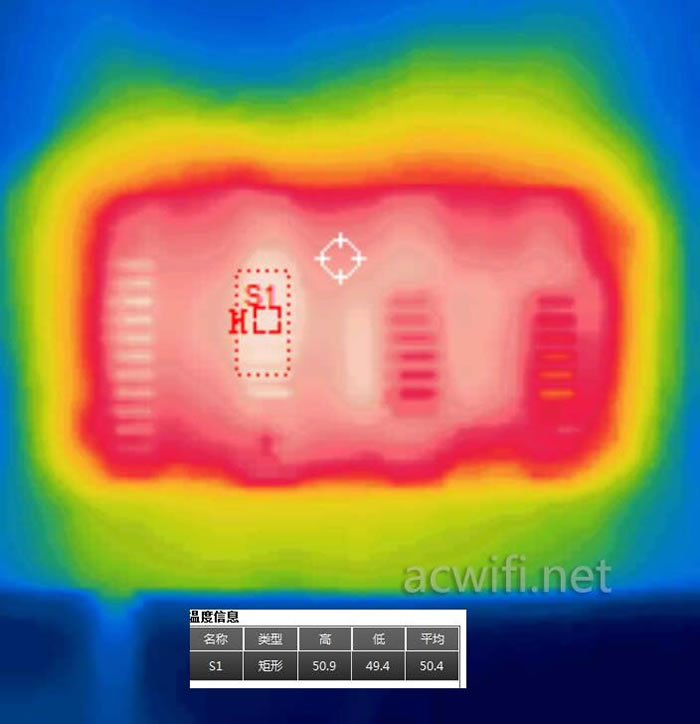

把机身从支架上取下来,马上测量机身背面的温度,最高温度是50.9度。


正面温温的41度,背面是紧贴着板凳,所以热量累积到51度。51度也不算很高,如果贴在墙上,温度会低一些,因为木头(0.18左右)的导热系数比墙(0.5左右)低。

六、50个智能插座测试

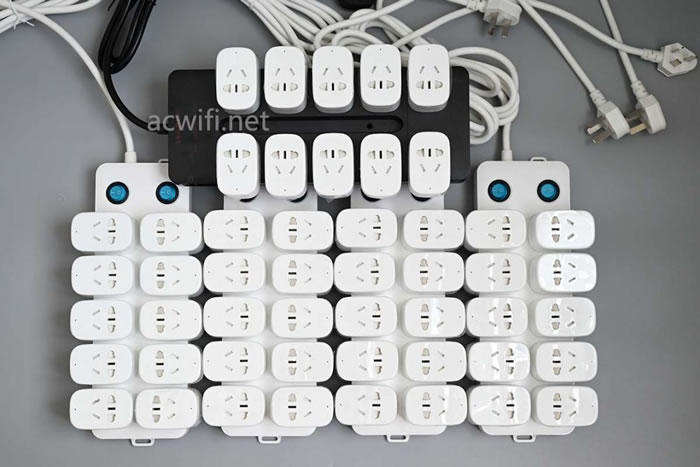

把的2.4G无线名称设置为acwifi,然后同时能以下50个智能插座通电,不到半分钟,50个插座全部连接上。


在主页里显示的已连接的数量为51个(PC连接占了1个)。

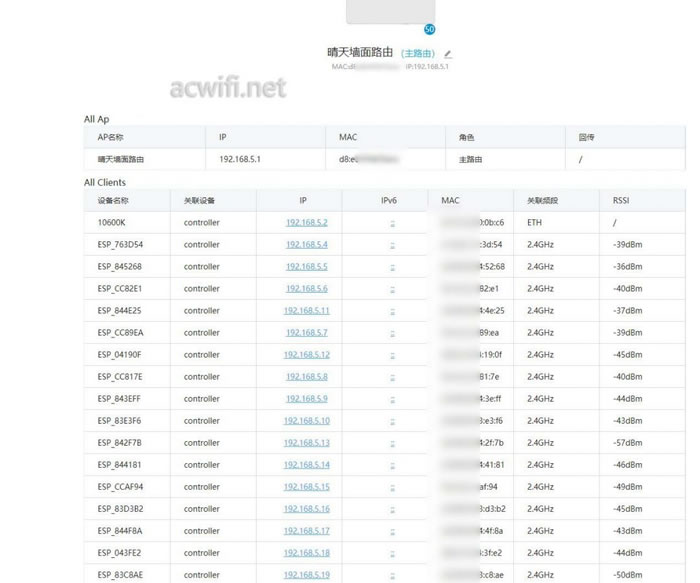

以下是设备列表:


50个插座同时在线,通过手机连续操作插座的开关,听见50个继电器同时工作时的声音,真爽。

七、组网设置

可以有线MESH组网,也可以无线MESH组网。

有线MESH组网很简单,只要把主路由的LAN与这台晴天墙面路由的WAN口相连接,它就会自动完成组网过程,前提是主路由也是中兴的,且要组网的这台要在恢复出厂设置状态。从接入网口的那一刻开始算,大约6秒就完成。以下我拿中兴AX5400 Pro做主路由进行MESH组网,成功组网后的界面:


副路由一定要插WAN口。插LAN是组不了的!

至于无线MESH组网,同样,作为副路由也需要在恢复出厂设置状态下,然后主副都按下MESH键,稍等一会就组上。

有线MESH组网成功之后,你拨掉网线,它过半分钟左右,就会自动切换为无线MESH组网。

除了MESH组网,中兴无线路由器还可以用无线桥接其它品牌的无线路由器,只是这个功能比较隐蔽。

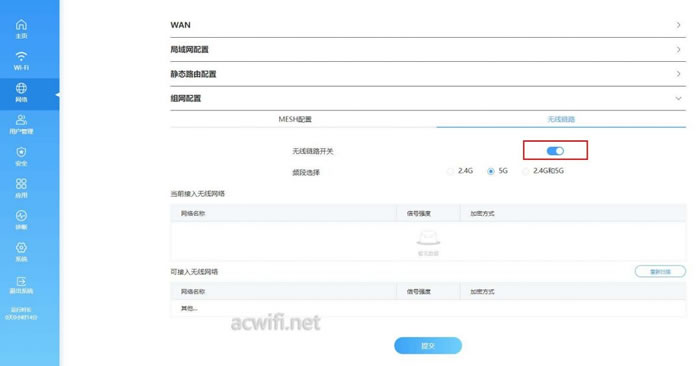

在”网络“ – ”组网配置“ -“无线链路”里面,勾选无线链路开关,然后点下图右下方的”重新扫描“:

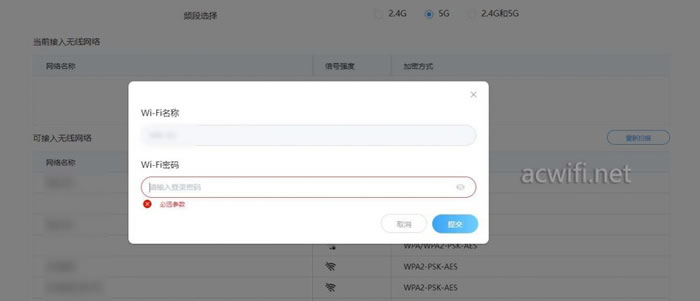

扫描后会显示出周围的无线SSID信息,就像手机连接WIFi一样,连接你想要无线桥接的无线路由器就行。


八、系统功能

主界面:

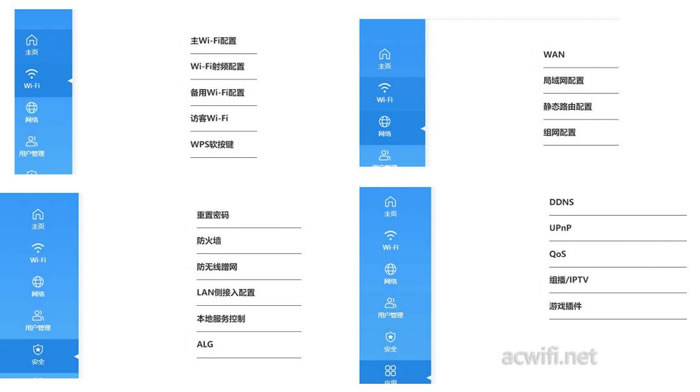

”Wi-Fi“、”网络“、”安全“、”应用“,里面的的子菜单:

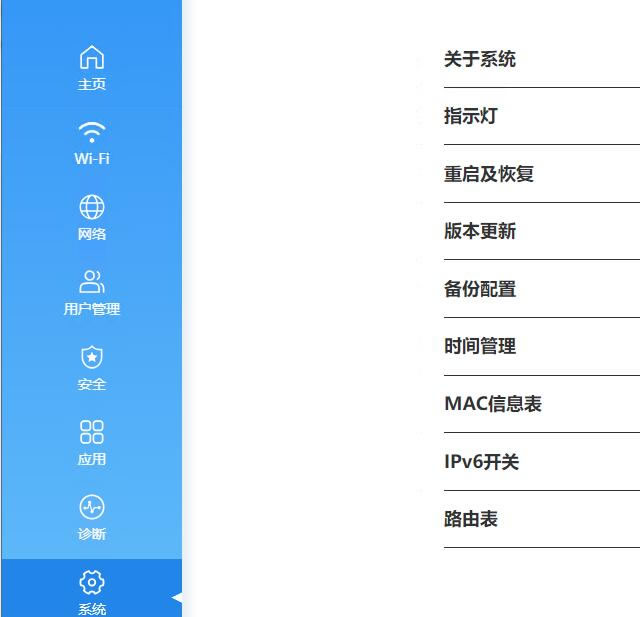

”系统“里的子菜单:


九、总结

中兴晴天墙面路由器,使用了MT7976无线方案,在无线信号方面的表现不错,扁平方方正正的白色外壳,方便的安装支架,机身不占桌面空间,但不是所有墙面都能粘,比如粗糙的表面,要注意商品页里的说明。因需选择吧!
