颠覆传统再创新——实地探访施耐德新品Galaxy VS

俗话说,“鱼和熊掌不可兼得”。这句话“落”到UPS上,意思是你必须在安全可靠性和高效率中“二选一”。如今,一款UPS新品面世,破除了这句定论。

近日,施耐德电气推出全新的Galaxy VS UPS,这是一款高效、模块化设计、易于部署的10-100kW三相不断电系统(UPS),可以满足IT、商业和工业设施的关键电力需求。更重要的是,与传统UPS不同,Galaxy VS实现了“鱼和熊掌兼得”,既安全可靠,又能实现高效率。

对施耐德电气而言,Galaxy VS是一款非常重要的产品,可以用“承上启下”来形容它。“承上”,是因为Galaxy VS会替换之前的Galaxy 5500;“启下”,这款产品被视为“未来施耐德三相完整的大平台”。

在施耐德电气关键电源业务部产品经理连博看来,与之前的Galaxy VM、Galaxy VX相比,Galaxy VS采用了一些颠覆性技术,实现了诸多创新。

第一.Galaxy VS基于模块化设计,机身设计紧凑,结构灵活

Galaxy VS虽是塔式机,但又非传统意义上的塔式机。因采用模块化设计,Galaxy VS是一台具备部分模块化功能的塔式机。这个模块化是完全意义上的模块化,即里面的功率模块、静态旁路和控制回路等,所有这些都是模块化设计。”连博表示。

模块化的最大好处是实现后期的维护可靠性,提高设备的可用性。传统塔式机,后期维护比较复杂,耗时长,一般需要几小时甚至数天。但模块化设计,缩短了维护时间,用5-10分钟,即可把UPS中所有核心的、最易损器件全部换掉。

并且,相比Galaxy 5500,Galaxy VS占地面积缩小26%,对现场环境的要求进一步降低,从而让其能适应更多范围。

第二.Galaxy VS重塑基拓扑架构,使用创新性技术。

目前,市面上的UPS依然使用传统的拓扑架构,但施耐德电气投入巨大研发力量,重塑拓扑架构,研发出软开关混合逆变技术。这个技术最直观的优点是在双变换的情况下,最高能达到97%的效率。

与传统的四电平技术相比,软开关混合逆变技术的使用,一方面可以将半导体元器件的数量从50个减少到25个,元器件数量的减少意味着故障点相对会降低。另一方面,它的可靠性和稳定性比以前的四电平技术更高,并且能实现97%的效率。

第三.更高效的E变换。

众所周知,在线双变换模式,虽具有安全性、可靠性和稳定性的特点,但其相对效率是偏低的。而ECO模式虽有很高的效率,但因切换时有时间间隔,无法满足IEC62040-3一类供电标准。

施耐德电气独创的E变换模式,相当于将这两种方式完美地融合在一起,既保证安全可靠性,满足一类供电标准,又可以把整个设备的效率提升到99%。

第四.兼容锂电池。

Galaxy VS既能使用铅酸电池,又可用锂电池。连博称,“这给客户提供了更多的储能选择。如果铅酸电池无法满足用户要求,那可以用锂电池替换现有的储能方式,这样占地空间会更小、重量会更轻。”

第五.数字化管理。

“原来的UPS相当于是一个黑盒子,客户完全不知道机器内部信息,只有设备出现损坏或报警时,用户才得知要去维修。” 连博说,“EcoStruxure的最大好处是把黑盒子变成白盒子。在UPS发生故障前,它通过数据分析,即可预判UPS未来可能出现什么样的问题。”

此外,相比传统的UPS,Galaxy VS有着更宽泛的工作温度范围。目前,市面上几乎所有的UPS,其工作温度都在0-40℃,但Galaxy VS可以在50℃的情况下继续工作,这意味着它可以去适应更多条件恶劣的应用环境。

从行业来看,Galaxy VS产品线会不断完善,最终覆盖10-150kVA。这样的功率容量其实涵盖了中小行业的各方面应用。对客户来说,其不同业务负载安全程度要求是不同的,一般类型的负载可以选用施耐德电气“Esay”系列UPS即可,既可靠又实惠,但是对最核心、安全等级要求高的负载,外加环境的要求和某些地方的场地限制,通用的UPS无法满足要求,这时Galaxy VS就能“大显身手”。

连博表示,“Galaxy VS既可以适用于各个行业的应用,也可以满足用户的一些特殊需求”。

产品实测

正所谓“百闻不如一见”。天极网记者到施耐德电气(厦门)开关设备有限公司,实地体验Galaxy VS新品,并进行现场评测。

颠覆传统再创新——实地探访施耐德新品Galaxy VS

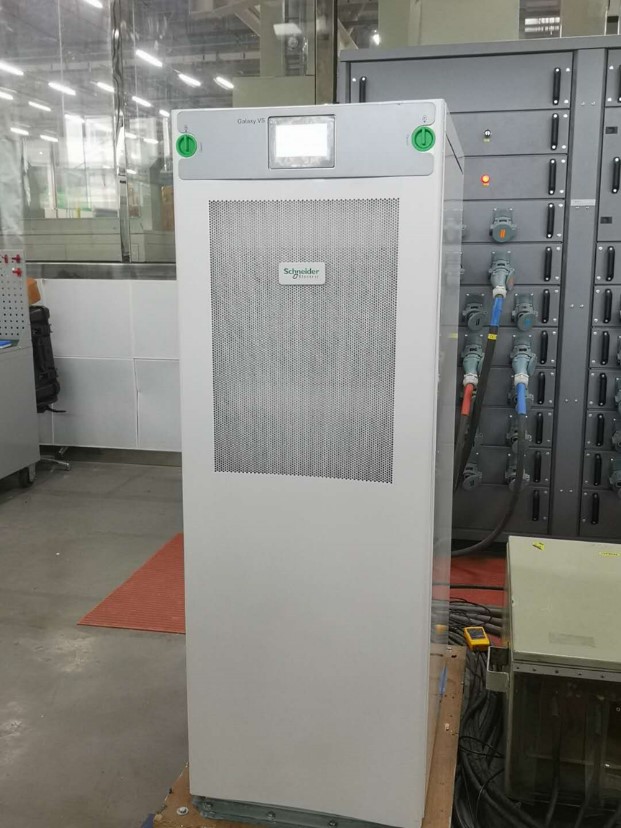

上图即是Galaxy VS。这款产品通体白色,顶部有两个绿色旋钮是前门开关。在顶部中间,是一个4.3英寸的彩色触摸显示屏。值得一提的是,与手机的触摸灵敏度不同,该显示屏为防止误操作,人为将灵敏度调低。这个设计非常用心。整体上,Galaxy VS延续了施耐德电气Galaxy系列产品所主打的白色,整个机身设计紧凑,结构灵活。

颠覆传统再创新——实地探访施耐德新品Galaxy VS

打开前门,展现在大家面前的就是Glalaxy VS的内部结构。它采用模块化设计,具有很强的容错能力,从上到下依次是智能模块、电源模块、静态开关模块和内部维护旁路。

颠覆传统再创新——实地探访施耐德新品Galaxy VS

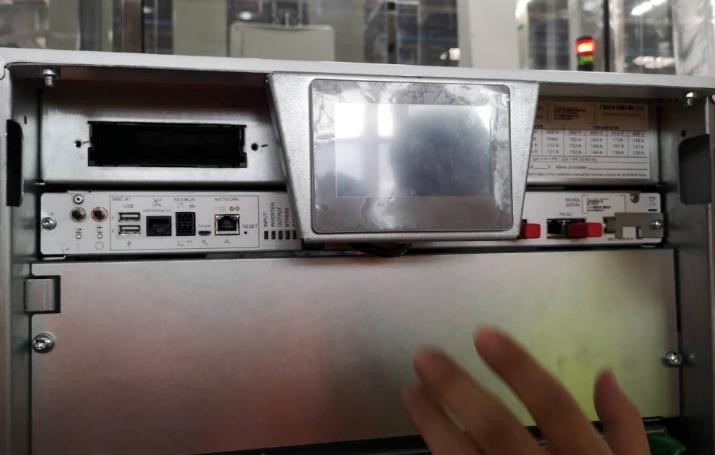

首先是智能模块,它相当于“系统的心脏”,包括关键控制和信号线接口。在左侧,有网线接口、Modbus、RS485通讯接口和USB接口等。其中,USB接口可以让用户拷贝机器中的日志,进一步了解UPS的详情。

颠覆传统再创新——实地探访施耐德新品Galaxy VS

上图中,最上面的两个是电源模块,带有风扇盒,可快速插拔。最下面的是静态开关模块,它采用模块化设计,更换时无需安装外部旁路解决方案。

颠覆传统再创新——实地探访施耐德新品Galaxy VS

这一个电源模块为38公斤重,功率为50kW,配有三个风扇,采用冗余设计。这个电源模块相当于完整的功率模块,里面有整流、硬件、充电器等。

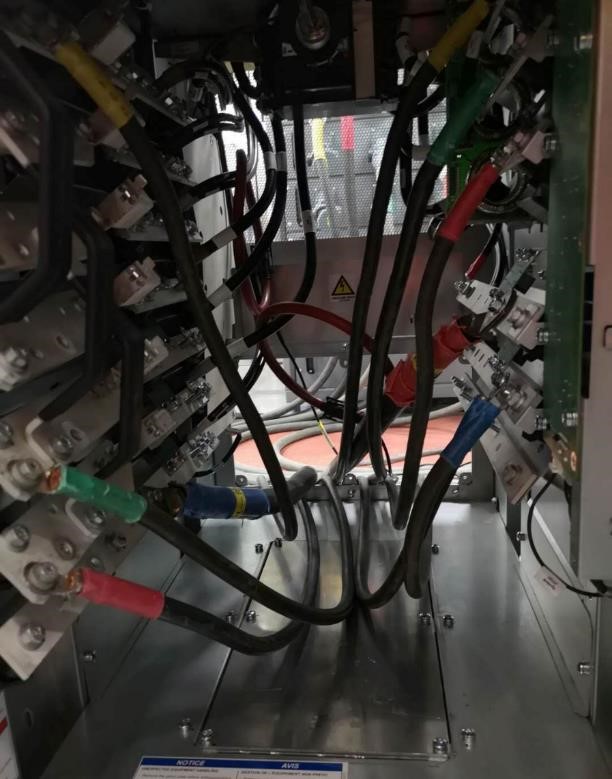

电源模块下面,是静态开关模块。在静态开关模块下面,是内部维护旁路,它可以简化服务运行,消除故障风险。底部,则是接线仓,看下图:

颠覆传统再创新——实地探访施耐德新品Galaxy VS

以上是产品外观及结构部分。接下来,我们启动Galaxy VS,显示屏由暗色变亮,产品自检。一切正常,进入操作界面。

颠覆传统再创新——实地探访施耐德新品Galaxy VS

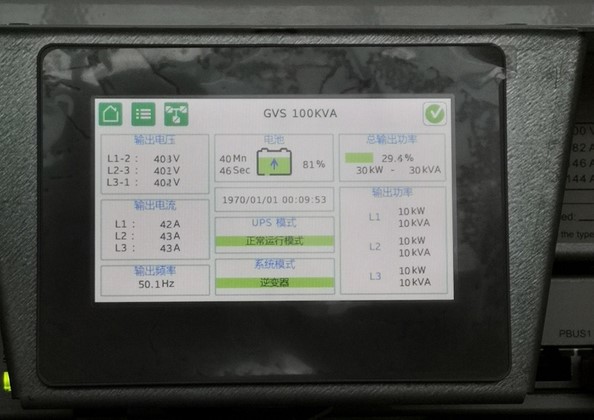

上图是Galaxy VS正常运行模式,我们可以看到输出电压、输出电流、输出频率、电池、输出功率和总输出功率。如果进入主界面,在配置页面,我们能看到UPS、输出、电池、高效、断路器、接触器和继电器、网络、常规、提示等设置选项。它支持中文,语言本地化,操作非常便捷。

根据测试,在双转换模式下,我们分别测试10%、50%和100%的负载,我们看到效率值分别为94.445%、96.882%和96.625%。

颠覆传统再创新——实地探访施耐德新品Galaxy VS

(10%负载)

颠覆传统再创新——实地探访施耐德新品Galaxy VS

(50%负载)

颠覆传统再创新——实地探访施耐德新品Galaxy VS

(100%负载)

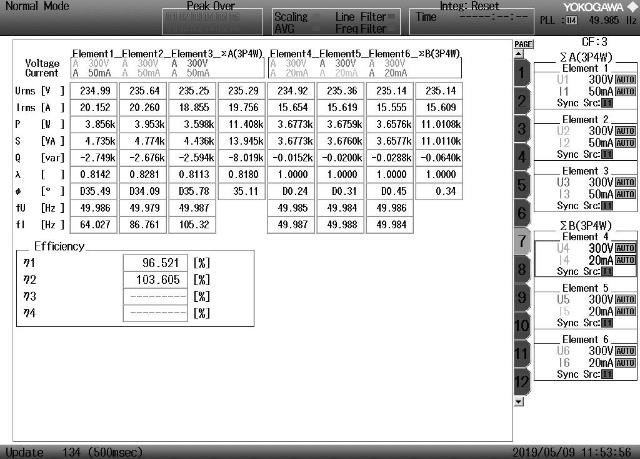

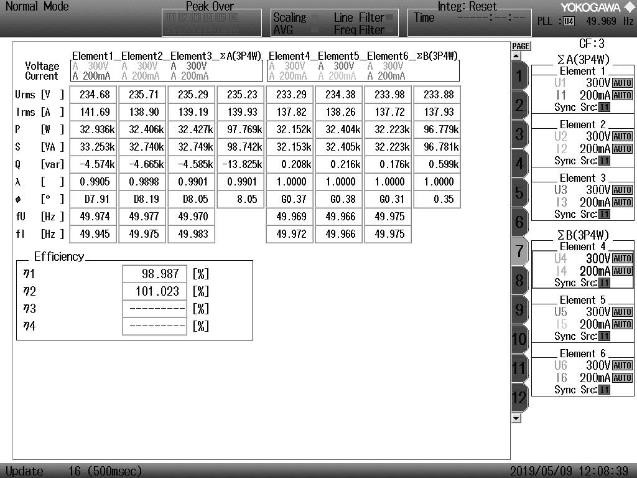

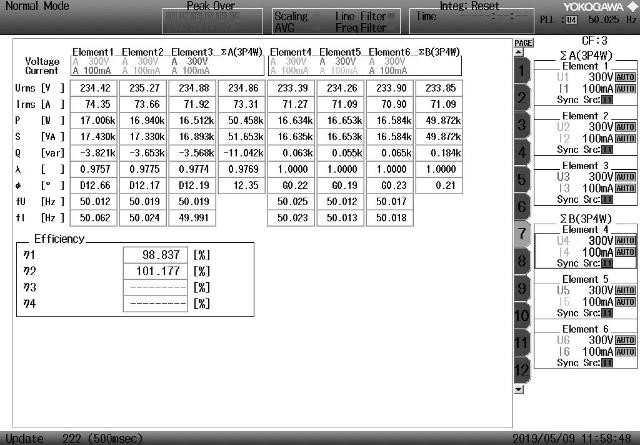

然后,我们转到E变换模式(单电源),测试同样的负载,我们得到96.521%、98.837%和98.987%的值。

颠覆传统再创新——实地探访施耐德新品Galaxy VS

颠覆传统再创新——实地探访施耐德新品Galaxy VS

颠覆传统再创新——实地探访施耐德新品Galaxy VS

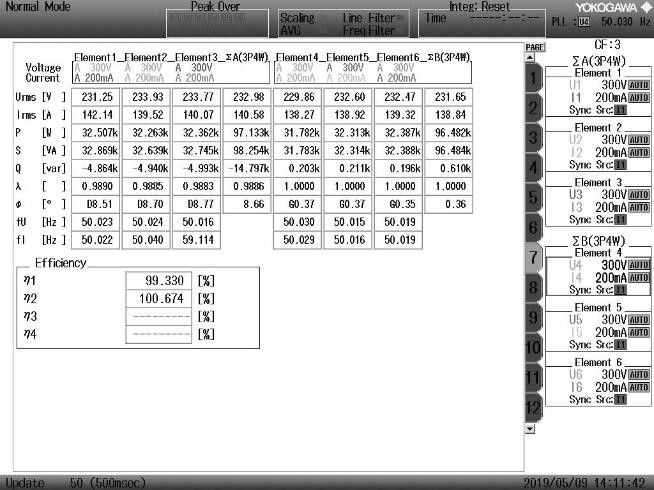

然后,我们再来看看E变换模式(双电源),也是10%、50%和100%的负载,得到的效率值为96.574%、99.157%和99.330%。

颠覆传统再创新——实地探访施耐德新品Galaxy VS

(10%)

颠覆传统再创新——实地探访施耐德新品Galaxy VS

(50%)

颠覆传统再创新——实地探访施耐德新品Galaxy VS

(100%)

从上述测试数据来看,E变换模式的UPS效率值远远好于在线双变换。在实际应用中,E变换模式的使用,不仅可以帮助用户节省成本,而且能实现高电力质量和最佳效率的完美结合。

从测试波形,我们可以看到不同模式的切换:

颠覆传统再创新——实地探访施耐德新品Galaxy VS

(双变换模式切换到E变换模式)

颠覆传统再创新——实地探访施耐德新品Galaxy VS

(E变换模式切换到双转换模式)

颠覆传统再创新——实地探访施耐德新品Galaxy VS

(市电切换到电池)

从波形上看,各种模式的切换都非常平稳,没有波形的骤然上升或下降,并且切换时间非常短,这对用户的业务非常关键,可以保证业务的持续稳定运行。

现场的实际评测,不仅让天极网记者对产品有了更直观清晰的了解,而且见识到Galaxy VS的卓越性能。从产品外观设计到内在性能, Galaxy VS以详实数据再次印证施耐德电气以无限技术创新,赋能UPS行业革新升级的技术领导力。
