PCB电路板的构成与功能应用

PCB，即印制电路板（Printed Circuit Board），是现代电子设备中不可或缺的重要部件。它是电子元器件电气连接的提供者，是电子产品的大脑和心脏，被广泛应用于各种电子设备中，几乎无处不在。那么，PCB板究竟是什么意思？它的工作原理和应用场景是什么？本文一一道来。

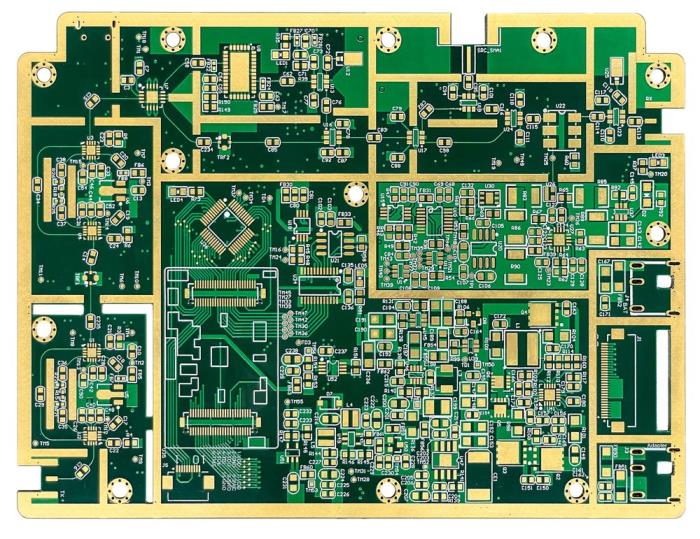

PCB实物图

PCB板，也称印制电路板，是一种通过将导电铜箔图案化铺设在绝缘材料（如玻璃纤维、环氧树脂等）表面上，形成电子元器件之间的电气连接的板子。PCB板的主要功能是通过这些铜箔线路实现电子元件之间的电气连接，并支撑元器件固定在板上。

无论是简单的家用电器、复杂的智能设备，还是工业控制系统，都离不开PCB板的支持。

PCB板主要由以下几个部分组成：

●基材：通常由玻璃纤维或环氧树脂制成，提供机械支撑和绝缘功能。

●导电层：由铜箔构成，负责传输电流和信号。

●阻焊层：保护电路板的铜箔不被氧化，防止短路。

●字符层：标记电路板上元件的位置，便于组装和维护。

从分类上，根据导电层的数量，PCB板可以分为单面板、双面板和多层板。

单面板的零件集中在其中一面，导线集中在另一面，适用于简单的电路。双面板两面都有布线，通过导孔连接两面的导线，适用于更复杂的电路。多层板则是由多层单面板或双面板叠加而成，通过内部导线连接，适用于高度集成的大型电路。目前，行业内可生产高多层PCB的企业为数不多，比如深南电路、鹏鼎控股、东山精密、嘉立创。像嘉立创拥有多项自主研发的 PCB 制造核心技术，具备生产高多层印制线路板产品的技术能力，包括超高层工艺、盘中孔工艺、阻焊开窗工艺等。公司目前生产的印制电路板最高层数可达 32层，最小孔径可达 0.15mm，最小线宽线距可达 0.0762mm，并支持数百种层压结构。

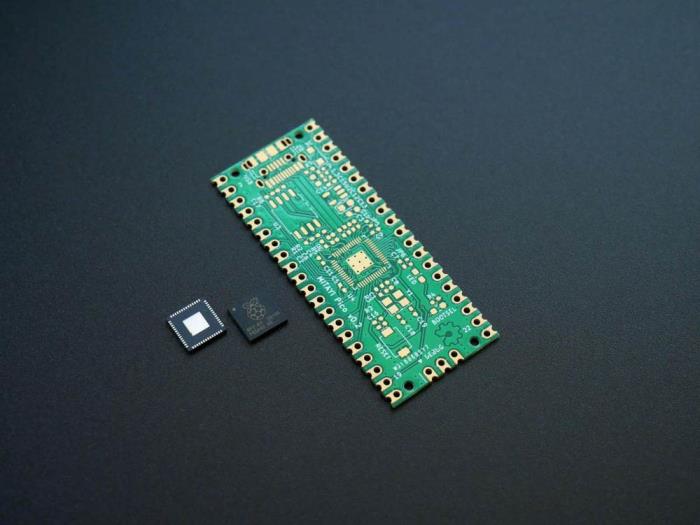

PCB板-嘉立创

PCB在电子设备中具有多种功能。它提供集成电路等各种电子元器件固定、装配的机械支承，实现各元器件之间的布线和电气连接或电绝缘，提供所要求的电气特性。同时，PCB还为自动焊接提供阻焊图形，为元器件插装、检查、维修提供识别字符和图形。采用PCB后，同类印制板的一致性避免了人工接线的差错，可实现电子元器件自动插装或贴装、自动焊锡、自动检测，保证电子产品的质量，提高劳动生产率、降低成本，并便于维修。

PCB在各个领域都有广泛的应用。在LED照明领域，由于LED灯泡在使用时会产生较少的热量，金属芯PCB板被广泛应用。在汽车行业，PCB用于引擎控制系统、音响系统、变速箱传感器、数字显示器等，确保汽车的正常运行。在航空航天领域，PCB需要能够承受极端温度和大量湍流的组件，要求轻质且抗氧化。在医疗行业，心脏监护仪、耳鼻喉科诊断设备、CT扫描系统等都需要PCB的支持。在军事领域，PCB在极端条件下需要高度耐用且可靠，通过严格的测试过程以确保设计满足高性能要求。

PCB应用领域-汽车、航天、医疗、消费电子等

PCB作为电子产品的心脏与大脑，在电子设备中发挥着不可替代的作用。随着科技的不断发展，PCB将继续在智能硬件领域发挥其独特的价值，推动更多创新产品的诞生。无论是在家用电器、汽车制造、医疗设备还是军事装备中，PCB都扮演着至关重要的角色。我们有理由相信，未来的PCB技术将更加先进、高效和可靠，为人们的生活带来更多便利和惊喜。
